OverHung

BCP

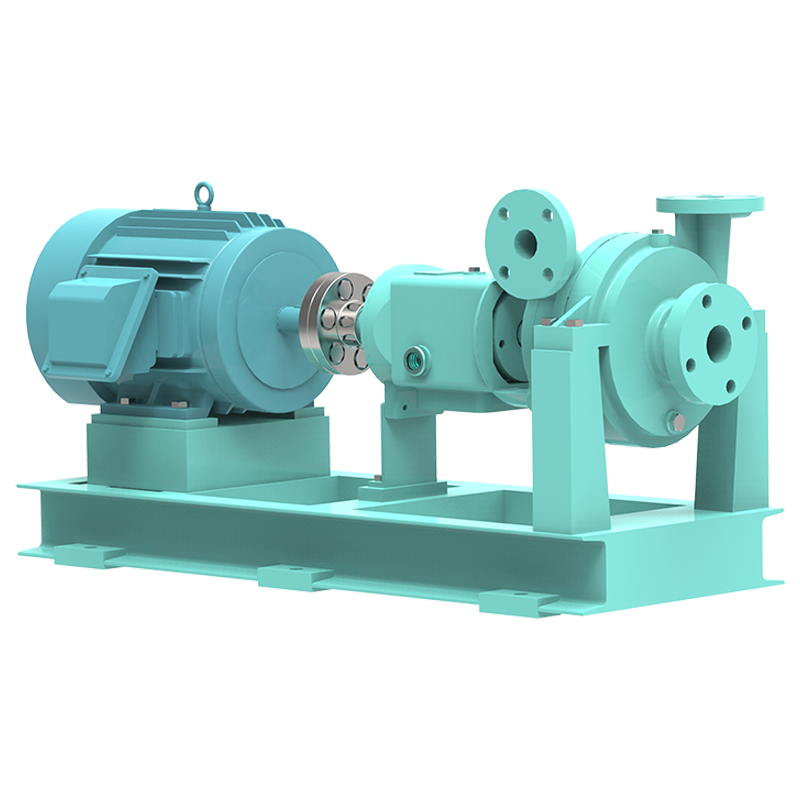

BOILER WATER CIRC.
용도 및 적용분야
·BOILER WATER CIRC.PUMP
설계 및 구조적 특성
·연속 운전이 가능하다.
·중심지지 방식의 케이싱 구조로 되어있어, 모든 운전 온도 범위에·서 펌프의 중심이 완벽히 유지된다.
·임펠러 후방 취출 구조
·플랜지는 흡.토출 공히 KS또는 JIS, 20Kg/㎠, FF이다.
·동평형된 임펠러
·고온, 고압 운전에 적합 하도록 스터핑 박스 부분을 특수 설계 하였다.
(이중 박스로서, 고온수를 케스케이드 탱크로 회수 시켜 재 사용한다.)
·베어링은 6300 계열과 7300 계열의 것을 사용하며 오일배쓰식 윤활
운전 데이터 사양
·사용 유량 : 6 m³/Hr ~ 36 m³/Hr
·사용 양정 : 25 m ~ 60 m
·흡입 구경 : ø50 mm ~ ø65 mm
·회전 방향 : CW (구동측에서 펌프를 바라보았을 때 우회전)

* 상기 사양 범위를 초과하는 펌프도 제작 가능합니다.

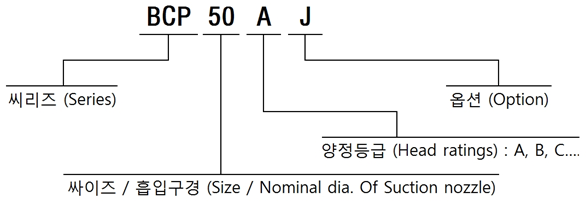

형식 표시방법

형식 표시방법

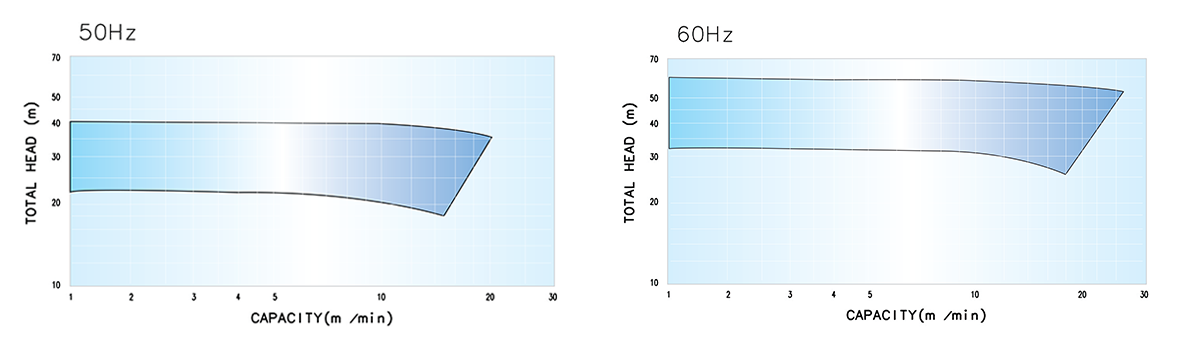

제품 선정표

제품 선정표
